CGH 시리즈 고압 케이지 제어 밸브

CGH 시리즈 고압 케이지 제어 밸브는 압력 균형 단일 좌석 플러그, 균형 밀폐 링 및 높은 누출 수준, 선택적으로 표준 누출 수준 IV 및 V를 갖추고 있습니다.

또한 시리즈는 작은 불균형 힘을 가지고 있으며, 이는 유체의 저항력을 효과적으로 극복 할 수 있습니다.따라서 더 작은 액추에이터는 더 높은 종료 차차 압력을 달성하도록 구성 할 수 있습니다.창문 및 다 구멍 케이지 유형 및 구부러진 p 트림 유형은 다른 종류의 조건에 제공 될 수 있습니다.

표준 액추에이터 구성은 멀티 스프링 디아프라그마입니다. 실린더, 전기 및 수압과 같은 다른 액추에이터 유형도 제공됩니다.

Cv 및 스트로크 등급 (CONTOURED-P) (표2)

밸브 크기 인치 ((mm)	인치 ((mm)	등급 CV	뇌졸중 (mm)	밸브 크기 인치 ((mm)	인치 ((mm)	등급 CV	뇌졸중 (mm)
900-1500LB
1-1/2 (40)	1-1/2 (40)	28	20	5 (125)	3 (80)	100	40
2 (50)	1-1/2 (40)	28	20		4 (100)	170	40
	2 (50)	40	30		5 (125)	280	60
2-1/2 (65)	1-1/2 (40)	28	20	6 (150)	4 (100)	170	40
	2 (50)	40	30		5 (125)	280	60
	2-1/2 (65)	70	30		6 (150)	360	60
3 (80)	2 (50)	40	30	8 (200)	6 (150)	360	60
	2-1/2 (65)	70	30		7 (150)	500	70
	3 (80)	100	40
4 (100)	2-1/2 (65)	70	30
	3 (80)	100	40
	4 (100)	170	40
2500LB
1-1/2 (40)	1-1/2 (40)	17	20	5 (125)	3 (80)	70	40
2 (50)	1-1/2 (40)	17	20		4 (100)	100	40
	2 (50)	28	30		5 (125)	170	60
2-1/2 (65)	1-1/2 (40)	17	20	6 (150)	4 (100)	100	40
	2 (50)	28	30		5 (125)	170	60
	2-1/2 (65)	40	30		6 (150)	280	60
3 (80)	2 (50)	28	30	8 (200)	6 (150)	280	60
	2-1/2 (65)	40	30		7 (150)	360	70
	3 (80)	70	40
4 (100)	2-1/2 (65)	40	30
	3 (80)	70	40
	4 (100)	100	40

등급 Cv 및 스트로크 (Windows)

밸브 크기 인치 ((mm)	인치 ((mm)	등급 CV	뇌졸중 (mm)	밸브 크기 인치 ((mm)	인치 ((mm)	등급 CV	뇌졸중 (mm)
900-1500LB
EQ-% 1단계				선형 1단계
1 1/2 (40)	1 1/2 (40)	22	20	1 1/2 (40)	1 1/2 (40)	25	20
2 (50)	2 (50)	36	30	2 (50)	2 (50)	40	30
2 (50)	1 1/2 (40)	22	30	2 (50)	1 1/2 (40)	25	30
2 1/2 (65)	2 1/2 (65)	55	30	2 1/2 (65)	2 1/2 (65)	65	30
	2 (50)	36	30		2 (50)	40	30
	1 1/2 (40)	22	30		1 1/2 (40)	25	30
3 (80)	3 (80)	80	40	3 (80)	3 (80)	100	40
	2 1/2 (65)	70	40		2 1/2 (65)	70	40
	2 (50)	40	40		2 (50)	40	40
4 (100	4 (100	130	40	4 (100	4 (100	150	40
	3 (80)	80	40		3 (80)	100	40
	2 1/2 (65)	70	40		2 1/2 (65)	70	40
5 (125)	5 (125)	220	60	5 (125)	5 (125)	280	60
	4 (100	170	60		4 (100	170	60
	3 (80)	100	60		3 (80)	100	60
6 (150)	6 (150)	250	60	6 (150)	6 (150)	320	60
	5 (125)	220	60		5 (125)	280	60
	4 (100	170	60		4 (100	170	60
8 (200)	8 (200)	450	70	8 (200)	8 (200)	560	70
	7 (175)	400	70		7 (175)	500	70
	6 (150)	320	70		6 (150)	380	70
10 (250)	10 (250)	770	90	10 (250)	10 (250)	970	90
10 (250)	8 (200)	560	90	10 (250)	8 (200)	700	90
12 (300)	12 (300)	1000	120	12 (300)	12 (300)	1300	120
12 (300)	10 (250)	900	120	12 (300)	10 (250)	1100	120
EQ-% 2단계				선형 2단계
2 (50)	1 1/2 (40)	22	30	2 (50)	1 1/2 (40)	25	30
2 1/2 (65)	2 (50)	36	30	2 1/2 (65)	2 (50)	40	30
2 1/2 (65)	1 1/2 (40)	22	30	2 1/2 (65)	1 1/2 (40)	25	30

3 (80)	2 1/2 ((65)	70	40	3 (80)	2 1/2 ((65)	70	40
	2 (50)	36	40		2 (50)	40	40
	1 1/2 (40)	22	40		1 1/2 (40)	25	40
4 (100	3 (80)	80	40	4 (100	3 (80)	100	40
	2 1/2 ((65)	70	40		2 1/2 ((65)	70	40
	2 (50)	40	40		2 (50)	40	40
5 (125)	4 (100)	170	60	5 (125)	4 (100)	170	60
	3 (80)	100	60		3 (80)	100	60
	2 1/2 ((65)	70	60		2 1/2 ((65)	70	60
6 (150)	5 (125)	220	60	6 (150)	5 (125)	280	60
	4 (100)	170	60		4 (100)	170	60
	3 (80)	100	60		3 (80)	100	60
8 (200)	7 (175)	400	60	8 (200)	7 (175)	500	60
	6 ((150)	320	60		6 ((150)	380	60
	5 ((125)	220	60		5 ((125)	280	60
10 ((250)	8 (200)	450	90	10 ((250)	8 (200)	560	90
	7 (175)	400	90		7 (175)	500	90
	6 (150)	320	90		6 (150)	380	90
12 (300)	10 (250)	900	120	12 (300)	10 (250)	1100	120
12 (300)	8 (200)	450	120	12 (300)	8 (200)	560	120
EQ-% 3단계				선형 3단계
2 1/2 (65)	1 1/2 (40)	22	30	2 1/2 (65)	1 1/2 (40)	25	30
3 (80)	2 (50)	40	40	3 (80)	2 (50)	40	40
4 (100	2 1/2 ((65)	70	40	4 (100	2 1/2 ((65)	70	40
5 (125)	3 (80)	100	60	5 (125)	3 (80)	100	60
6 (150)	4 (100)	170	60	6 (150)	4 (100)	170	60
8 (200)	6 (150)	320	70	8 (200)	6 (150)	380	70
10 (250)	8 (200)	560	90	10 (250)	8 (200)	700	90
12 (300)	10 ((250)	900	120	12 (300)	10 ((250)	1100	120
2500LB 1단계 2단계 3단계별도로 설계할 수 있습니다.

체질 온도 - 압력 범위 (표 3)

표준 작업 압력 MPa

600LB					300LB					150LB					온도°C
CF8M	CF8	WC9	WC6	WCB	CF8M	CF8	WC9	WC6	WCB	CF8M	CF8	WC9	WC6	WCB	온도°C
9.93	9.92	10.34	10.34	10.21	4.96	4.96	5.17	5.17	5.11	1.9	1.9	2	2	1.96	-29 ∼38
9.63	9.57	10.24	10.23	10.02	4.81	4.78	5.12	5.11	5.01	1.84	1.84	1.92	1.92	1.92	50
8.44	8.18	9.81	9.75	9.28	4.22	4.09	4.9	4.88	4.64	1.62	1.57	1.77	1.77	1.77	100
7.7	7.27	9.33	9.27	9.05	3.85	3.63	4.66	4.64	4.52	1.48	1.39	1.58	1.58	1.58	150
7.13	6.55	8.97	9.1	8.76	3.77	3.28	4.48	4.55	4.38	1.37	1.26	1.4	1.4	1.4	200
6.68	6.11	8.84	8.89	8.34	3.34	3.05	4.42	4.45	4.17	1.21	1.17	1.21	1.2	1.21	250
6.33	5.81	8.49	8.49	7.75	3.16	2.91	4.24	4.24	3.87	1.02	1.02	1.02	1.02	1.02	300
6.08	5.61	8.05	8.05	7.39	3.04	2.81	4.02	4.02	3.7	0.84	0.84	0.84	0.84	0.84	350
5.94	5.55	7.76	7.76	7.29	2.97	2.78	3.88	3.88	3.65	0.74	0.74	0.74	0.74	0.74	375
5.82	5.49	7.32	7.32	6.9	2.91	2.75	3.66	3.66	3.45	0.65	0.65	0.65	0.65	0.65	400
5.73	5.43	7.02	7.02	5.75	2.87	2.72	3.51	3.51	2.88	0.56	0.56	0.56	0.56	0.56	425
5.62	5.37	6.76	6.76		2.81	2.69	3.38	3.38		0.47	0.47	0.47	0.47	/	450
5.47	5.31	6.33	6.33		2.74	2.66	3.17	3.17		0.37	0.37	0.37	0.37	/	475
5.37	5.21	5.56	5.56		2.68	2.61	2.78	2.78		0.28	0.28	0.28	0.28	/	500
5.16	4.78	4.38	4.05		2.58	2.39	2.19	2.03		0.19	0.19	0.19	0.19	/	525
4.99	4.36	3.27			2.5	2.18	1.64			0.13	0.13	0.13		/	550
4.82	4.01	2.34			2.41	2.01	1.17			0.13	0.13	0.13		/	575

정리 재료 온도 범위 (태블 4)

- 아니	소재	온도°C 범위	언급
1	410	-29427	열처리
2	440	-29427	열처리
3	17-4PH	-29427	열처리
4	INCONEL718	-29620
5	F11+STF	-29510	소금속의 부분 또는 전부를 덮는 용접 요구 사항에 따라
6	F22+STF	-29550	소금속의 부분 또는 전부를 덮는 용접 요구 사항에 따라
7	F91+STF	-29620	소금속의 부분 또는 전부를 덮는 용접 요구 사항에 따라
8	304	-196~538	소금속의 부분 또는 전부를 덮는 용접 요구 사항에 따라
9	316	-196~538	소금속의 부분 또는 전부를 덮는 용접 요구 사항에 따라
10	304L	-196~538	소금속의 부분 또는 전부를 덮는 용접 요구 사항에 따라
11	316L	-196~538	소금속의 부분 또는 전부를 덮는 용접 요구 사항에 따라

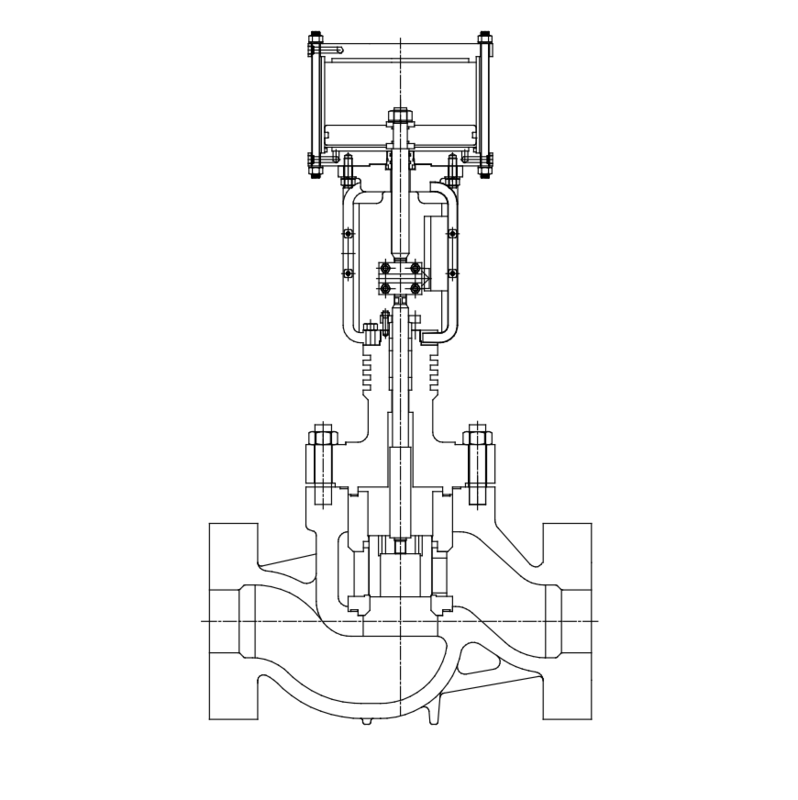

밸브 내부 구조

- 아니	이름	(Qty)
1	몸	1
2	모트	1
3	좌석	1
4	플러그	1
5	줄기	1
6	가이드	1
7	밸런스 밀봉	1
8	평형 실린더	1
13	좌석 밀폐	2
14	모노트 가스켓	1
15	포장	1
16	포장	1
17	줄기 가이드	1
18	포장 후속기	1
19	포장 플랜지	1

허용되는 차차 압력 (표5)

디아프라그마 액추에이터/PTFE 포장 균형 밀봉 316+TFE

직접 작용 MPa

액추에이터 사양	공급 압력 MPa	kPa 스프링 범위 mm 스트로크		밀폐면 누출	좌석 크기인치 / mm
					2001/1/2	2	2002/1/2	3	4	5	6	7	8	10	12
					40	50	65	80	100	125	150	175	200	250	300
370	0.36	130~230/20	금속 봉쇄 IV		20.3	20
370	0.36	130~230/20	금속 봉쇄 V		20.3	20
480	0.36	110-200/30 110-220/40	금속 봉쇄 IV			26	26	25.2	24.4
480	0.36	110-200/30 110-220/40	금속 봉쇄 V			26	26	25.2	24.4
12인치	0.5	60~120	금속 봉쇄 IV							26	26	26	26
12인치	0.5	60~120	금속 봉쇄 V							26	26	26	26
16인치	0.5	60~120	금속 봉쇄 IV											26
16인치	0.5	60~120	금속 봉쇄 V											26
20인치	0.5	60~120	금속 봉쇄 IV												26
20인치	0.5	60~120	금속 봉쇄 V												26

외부 차원 (표6)

몸 크기		L									H
몸 크기		ANSI900LB			ANSI1500LB			ANSI2500LB			표준형	핀 타입
INCH	DN	RF	RJ	용접형	RF	RJ	용접형	RF	RJ	용접형	표준형	핀 타입
1 1/2	40	333	333	333	333	333	333	381	381	381	200	270
2	50	375	378	375	375	378	375	400	403	400	223	293
2 1/2	65	410	413	410	410	413	410	441	444	441	236	306
3	80	441	444	460	460	463	460	660	663	660	295	365
4	100	511	514	530	530	533	530	737	740	737	334	404
5	125	614	617	668	668	671	668	764	767	764	420	490
6	150	714	717	768	768	771	768	864	867	864	485	555
8	200	914	917	972	972	975	972	1022	1025	1022	499	569
10	250	991	994	1067	1067	1070	1067	1372	1375	1372	580	650
12	300	1130	1133	1219	1219	1222	1219	1575	1578	1575	630	700

CGH 시리즈 고압 케이지 제어 밸브 3

집행 기관 规格 가동기 크기	E	C	D	F	S	P	Q
290	292	369	214	-	-	-	-
370	370	409	214	-	-	-	-
370H	370	440	214	-	-	-	一
480	482	628	-	350	-	-	-
480H	482	680	-	387	-	-	-
550	560	703	-	387	-	-	-
12인치	-	-	-	-	370	606	393
16인치	-	-	-	-	472	626	450
20인치					600	720	560
